气、电、电液动单、双层插板阀介绍

作者:凯隆环保 发布时间:2017-04-10 14:43:11 浏览次数:237次

     插板阀机构,,操作零活,装拆方便,采用**碳素钢制造,其,性能好,使用寿命长。该阀门主要由框架、闸板、丝杆、螺母、气缸或电液装置等零件构成,工作时,由电力或气缸内气体压力变化,使阀板做水平方向上下反复运动,使插板阀达到启闭目的。广泛应用于冶金、碳素、化工、建材矿山等行业。

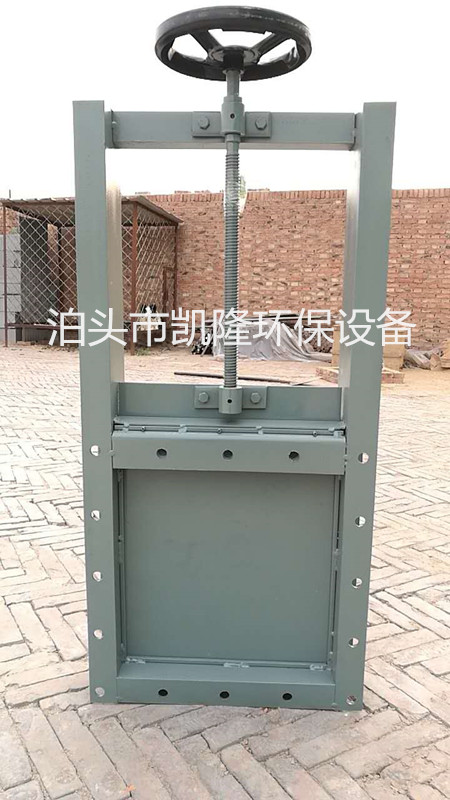

                                                                  手动插板阀

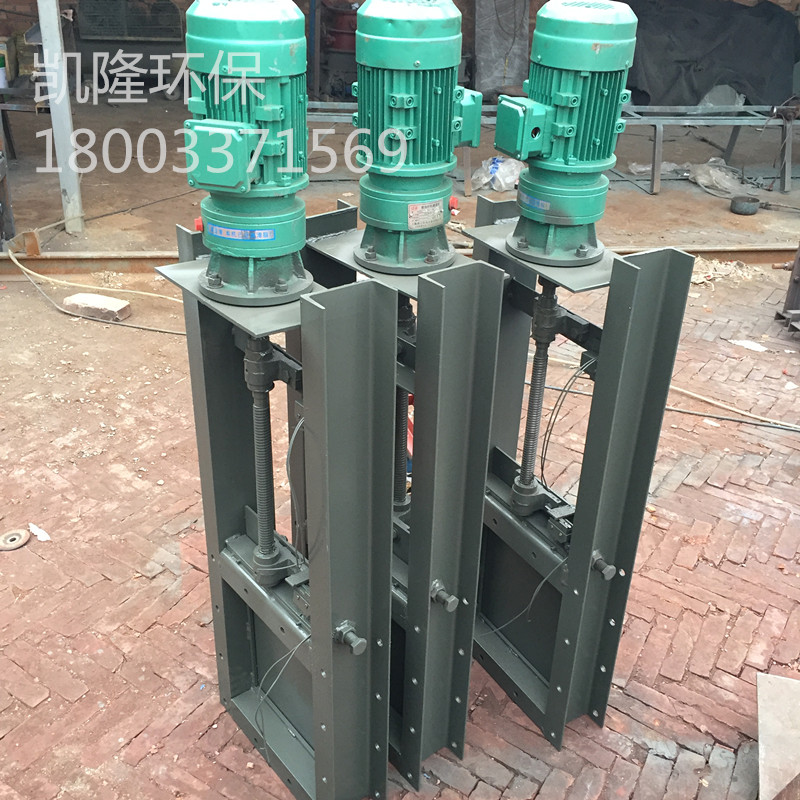

                                                                                 电动插板阀

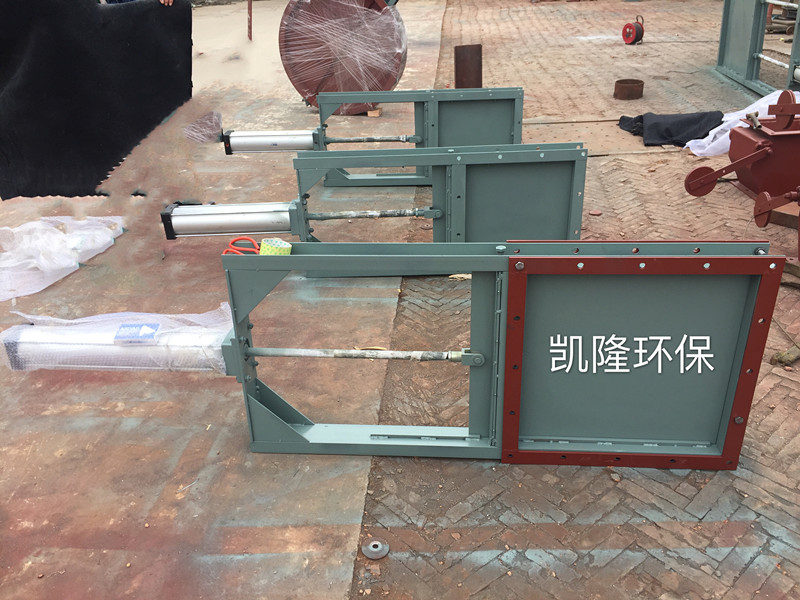

                                                                  气动插板阀

                                                               电液动插板阀

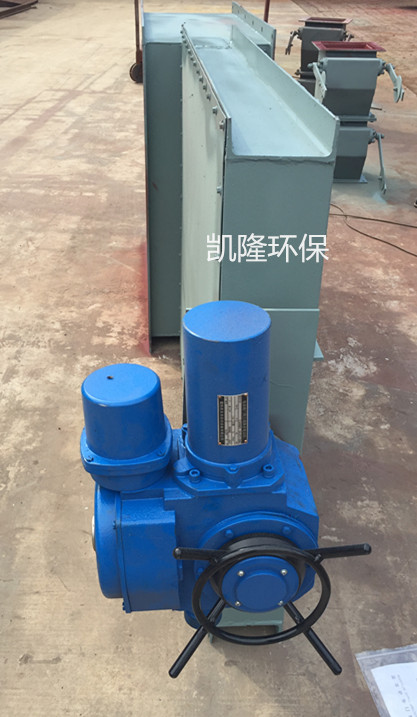

                       电动执行器插板阀

    插板阀又称手动刀型闸板,按驱动形式可分为手动、气动、电动三种形式,按口径法兰可分为A型、B型两种,A型为方口法兰、B型为圆口法兰,材质一般为Q235碳钢,也可根据不同的使用环境及工况条件做不锈钢材质插板阀。

     插板阀是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做   脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命   长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。
     插板阀性能:插板阀具有结构简单紧凑、、轻型节材,密封、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。插板阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动   杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。
    插板阀的安装使用:
    1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
    2.各连接部位螺栓,要求均匀拧紧;
    3.检查填料部位要求压紧,既填料的密封性,也要闸板开启灵活;
    4.用户在安装阀门前,   校对阀门型号,连接尺寸及注意介质流向,与阀门要求一致性;
